產品簡介
/ Introduction
產品 · 詳情product details
恒溫恒濕試驗箱詳細參數:
滿足標準：
性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)
控制方式與特色：
平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等於濕熱損耗量，故能長期穩定的使用。
一、 性能：指氣冷式在室溫20℃，空載時
1.1型號：參照下表
1.2內箱尺寸：參照下表
|
LGD-80LA 恒溫恒濕試驗機 標準 |
內箱尺寸：W400*H500*D400mm
外箱尺寸：W1050*H1650*D980mm |
1.3 溫度範圍：-20℃ ～ 150℃
1.4溫度波動度：±0.5℃
1.5溫度偏差：≤±2℃
1.6升溫時間：約4度/min分鐘(空載非線性)
1.7降溫時間：約1度/min分鐘(空載非線性)
1.8濕度範圍：20%～98%R.H.
1.9濕度波動度：±3%R.H.
1.10濕度偏差：≤3%

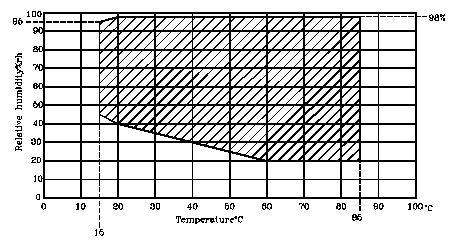

1.11溫濕度控制範圍：
二、 結構及材質：
A.內箱材質:不銹鋼板(SUS #304 1.0mm厚)
B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)
C.保溫材質:硬質Polyurethane發泡及玻璃棉
D.送風循環系統:
(1) 90W馬達1支
(2)不銹鋼加長軸心
(3)多翼式扇葉(SIRCCO FAN)
E.箱門: 單片門，單窗口，左開，把手在右手邊
(1)窗口270x360x40mm 3層真空層
(2)平面嵌入式把手
(3)後鈕:SUS #304
三、冷凍系統：
A.壓縮機:法國原裝進口全密式壓縮機
B.冷媒:環保冷媒R404A
C.冷凝器:鰭片式附散熱馬達
D.蒸發器:鰭片式多段式自動負載容量調整
E.其他附件: 乾燥劑,冷媒流量窗口，修理閥
F.膨脹系統：容量控制之冷凍系統
四、控制系統：
原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程式控制，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過螢?zāi)伙@示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示於螢?zāi)簧希?br />
1.控制器規格:
a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit
b.解析度:溫度±0.1,濕度1%R.H.
c.溫度斜率:0.1～9.9可設定
d.具有上下限待機及警報功能
e.溫濕度入力信號選擇PT 100Ω×2（幹球及濕球）
f.溫濕度變換出力:4～20MA
g.6組P.I.D控制參數設定,P.I.D自動演算,幹濕球自動校正
2.畫面顯示功能:
a. 觸摸式輸入, 螢?zāi)恢苯语@示選項
b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）
c.可顯示目前執行程式號碼,段次,剩餘時間及迴圈次數
d.運轉累計時間功能
e.溫濕度程式設定值以圖形曲線顯示,具即時顯示程式曲線執行功能
f.具單獨程式編輯畫面, 直接輸入溫濕度及時間
3.程式容量及控制功能:
a.可使用的程式組:最大100組
b.可使用的記憶容量:共5000SEGMENTS
c.可重復執行命令:每一個命令可達9999次
d.程式之製作采對談式,具有編輯、清除、插入等功能
e.SEGMENTS時間設定0～530Hour59Min
f.具有斷電程式記憶,複電後自動啓動並接續執行程式功能(可保存10年以上)
g.程式執行時可即時顯示圖形曲線
h.具有日期,時間調整功能
i.按鍵及畫面鎖定（LOCK）功能
五、標準配置:
A. 電源線4.0 mm²x3蕊
B. USB導出端子一個
C. 不銹鋼SUS #304方型沖孔鋼板置物架2片
D. 不銹鋼可調整間距40mm置物架軌道2組
E. 11W節能照明窗口燈一支
F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,矽膠塞頭1只。
G. 標準測試用不織布1片
H. 控制器使用說明書一套，操作說明書一套
六、其他要求：
1． 聯機軟體
2． 水冷式降溫系統
七、周圍環境：
(1).可容許使用溫度範圍0~35℃
(2).性能保證範圍：5~35℃
(3).相對濕度：不大於85%
(4).大氣壓：86～106Kpa
(5).周圍無強烈振動
(6).無陽光直接照射或其他熱源直接照射
(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.
八、加濕用水供水條件：純淨水
九、使用電源： 3.5KW 220V 50HZ
十、估價除外的專案:
1.設置場所的準備工程. 2.輸入側電氣設備.
3.輸入側電氣配線工程. 4.自然排水配管工程.
5.排水口
設備主要電器配件附後：
|
序號 |
零件名稱 |
產地 |
品牌 |
序號 |
零件名稱 |
產地 |
品牌 |
|
1 |
溫濕度控制器 |
韓國 |
UMPC990 |
20 |
冷媒流量調節閥 |
美國 |
霍尼韋爾 |
|
2 |
壓縮機 |
法國 |
泰康 |
21 |
平面把手 |
日本 |
大昌 |
|
3 |
冷媒 |
美國 |
聯興 |
22 |
冷凝器 |
臺灣 |
高力 |
|
4 |
真空防爆玻璃 |
臺灣 |
專豐 |
23 |
超溫保護器 |
韓國 |
TOS |
|
5 |
蒸發器調節閥 |
丹麥 |
DANFFOSS |
24 |
防爆燈 |
飛利浦 |
荷蘭 |
|
6 |
膨脹閥 |
丹麥 |
DANFFOSS |
25 |
S．S．R |
臺灣 |
揚名 |
|
7 |
過濾器 |
臺灣 |
冠亞 |
26 |
電磁閥 |
丹麥 |
DANFFOSS |
